Islah Çeliği

Islah çeliklerinde sertleşebilirlik özelliklerinin yanında, yüksek dayanım ve süneklik de istenir. Yeterli seviyede sertlik elde edilebilmesi için, ıslah çelikleri diğerlerine nispeten yüksek karbon içerirler. Kalın kesitli parçalar için sertlik derinliğinin en önemli kriter olması sebebiyle, bu parçalar alaşımlı ıslah çeliklerinden imal edilirler.

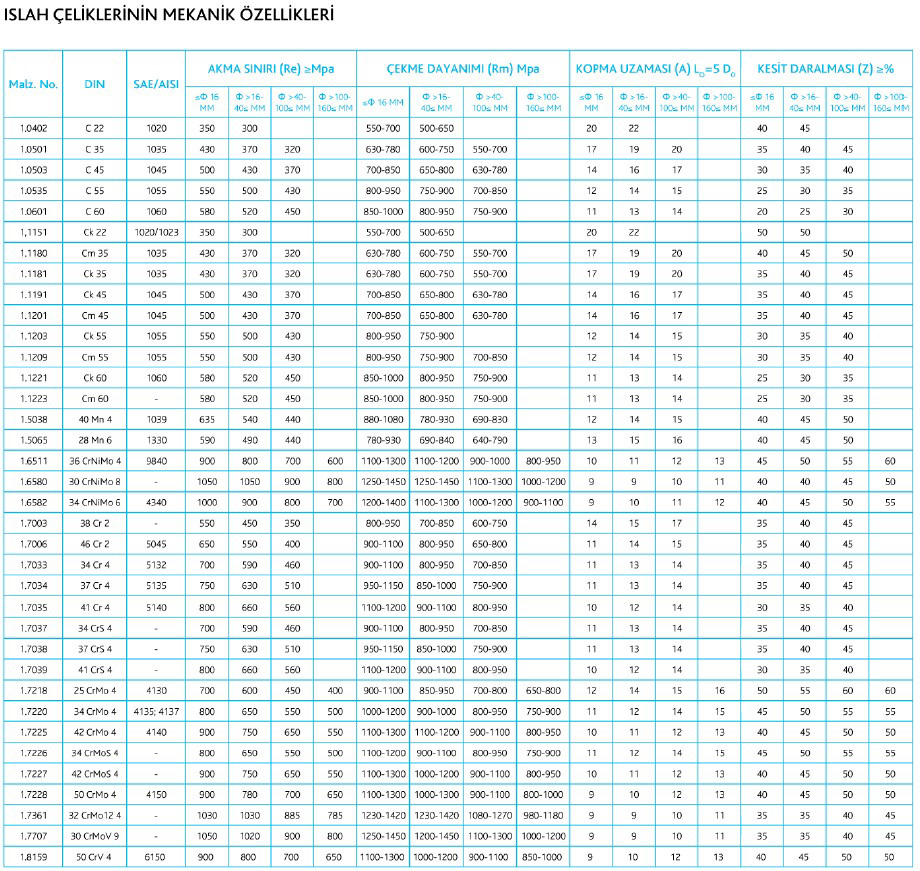

Islah çeliklerinin seçiminde, parça boyutları ve dayanım değerleri ön plandadır. Alaşımsız ıslah çelikleri ancak küçük kesitli parçalarda verimli olabilir. Kalın kesitli parçalar için, sertlik dağılımının homojen olması, çeliğin alaşımlı olmasına bağlıdır. Sertlik dağılımının, malzeme alaşımlarına göre değişimleri Jominy testi sonuçları ile gözlenebilir. Jominy testi basit bir ifade ile; sertleştirme sıcaklığına kadar ısıtılan çubuk şeklinde bir malzemenin sadece bir ucundan soğutulmasıyla soğutulan uca olan mesafelerdeki sertleşme değerlerini ifade eden Islah çelikleri alevle ve indüksiyonla sertleştirilebileceği gibi, ıslah edildikten sonra da alev ve indüksiyonla sertleştirilebilirler. Bu şekilde ısıl işlem görecek malzemenin seçiminde, kimyasal bileşimin yanı sıra, yüzeyde elde edilecek sertlik değeri ve sertleşme derinliği göz önünde bulundurulur. Alaşımsız çeliklerde sertlik derinliği 3-4 mm olabilirken, alaşımlı çeliklerde bu derinlik 10-12 mm’yi bulur.
